Bipolar Junction Transistor (三极管)

A bipolar junction transistor (bipolar transistor or BJT) is a type of transistor that uses both electron and hole charge carriers.

BJTs use two junctions between two semiconductor types, n-type and p-type.

0. 为什么学这个？

因为放大器电路需要它。

Transistor (晶体管)

A semiconductor device with three connections, capable of amplification in addition to rectification.

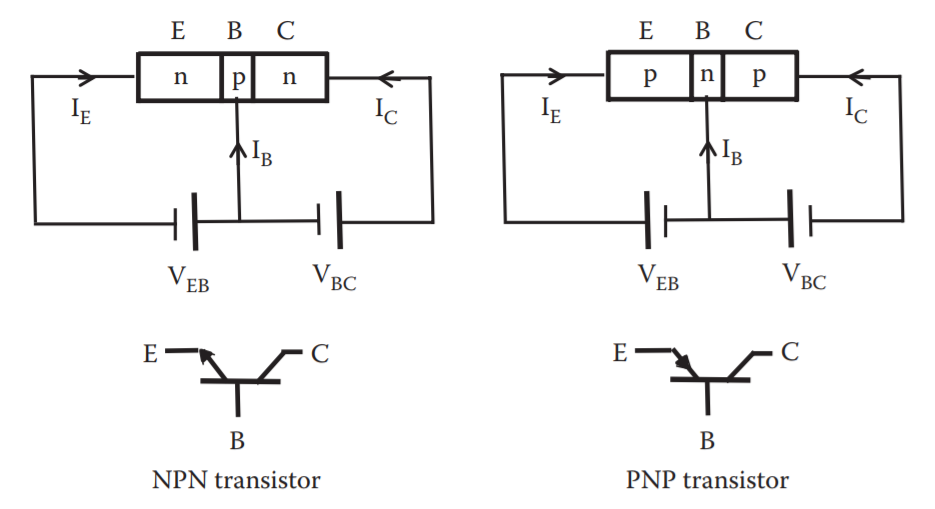

1. 认识你自己（不对，应该是认识一下三极管）

E means emitter

B means base

C means collector

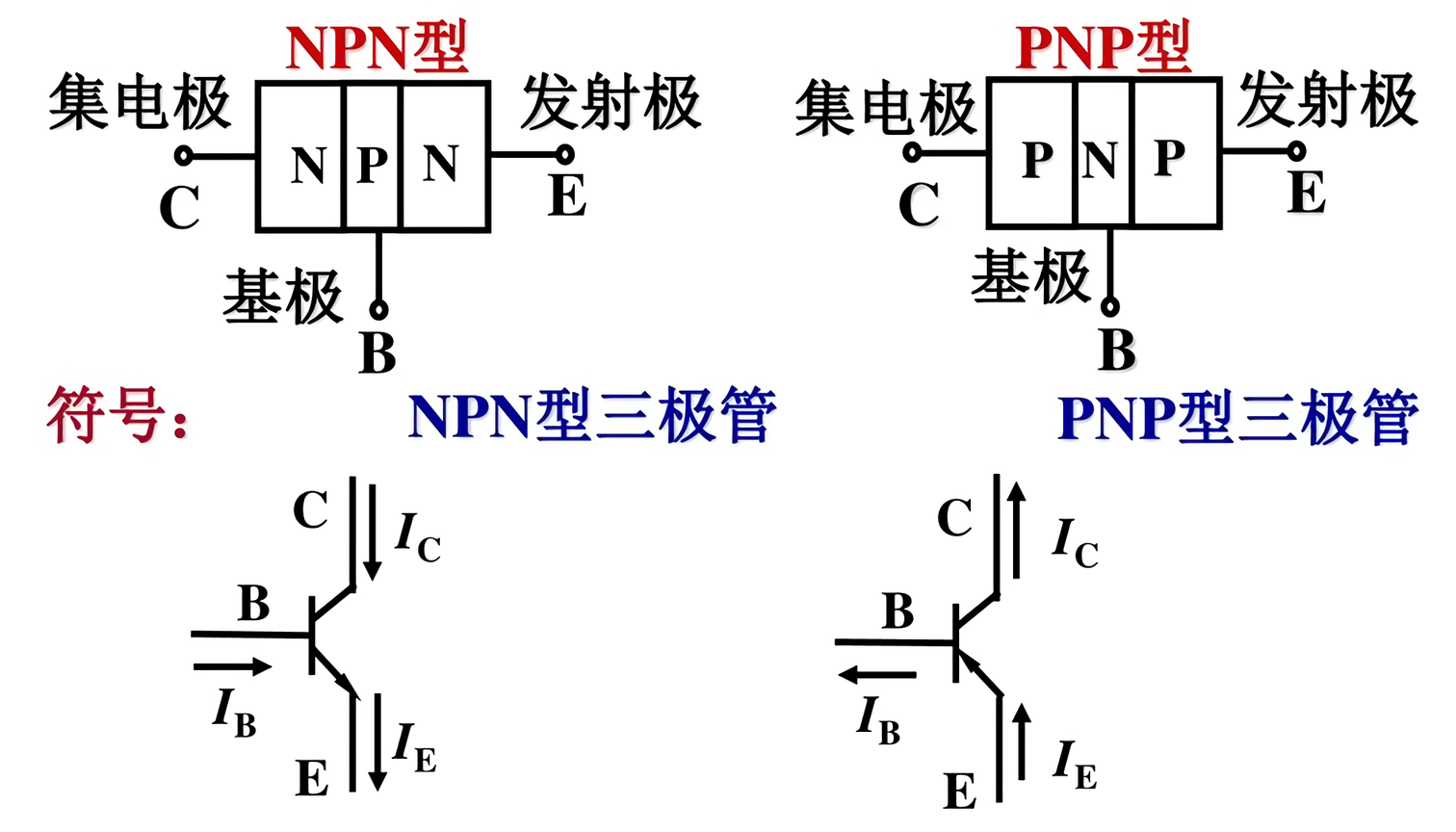

2. 了解更多

箭头所指方向为电流流动的方向。

学到 PN结 的都知道，电流从正电压出发，由 P 流到 N

3. 总结规律

$$\begin{align*} &I_E = I_C + I_B \\ \\ &I_C \approx I_E = A \cdot I_B (A > 0) \\ \\ &\text{# A 是一个系数，反正整个式子表示 } I_C \text{ 是 } I_B \text{ 的 A 倍} \end{align*}$$

所以才把E端叫做发射区啊， 因为三级管在起放大作用时，E端输出的电流是最大的。

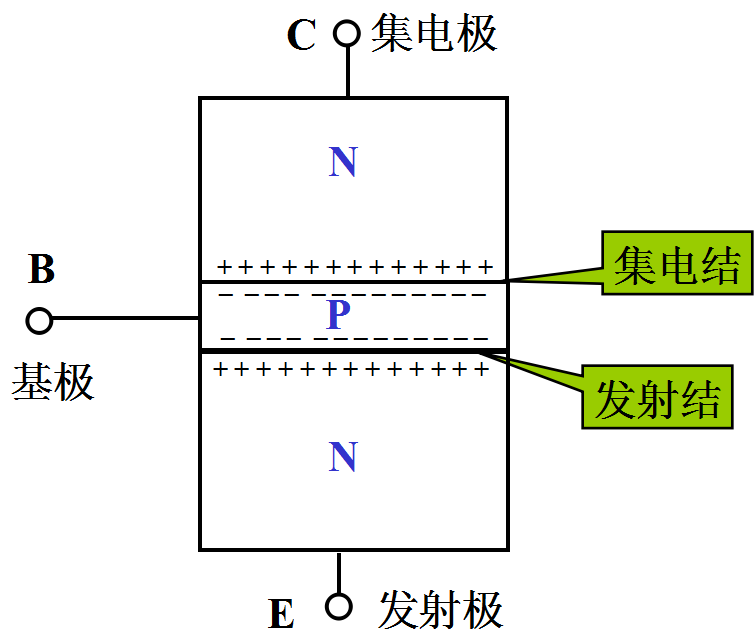

靠近中间那块板子的箭头 所在的部分是 E(发射区)，它的对面是 C(集电区)，中间永远为 B(基区)

4. 升仙（不对，升华）

在讲这个之前，我要先讲讲什么叫做正偏、什么叫做反偏（当然，都是一个名字、代号而已）

正偏：$U_p > U_n$

反偏：$U_p < U_n$

比如：

正偏就是指PN结中的P端电压大于N端，也就是正向导通

反偏就是指PN结中的P端电压小于N端，也就是反向导通了。

于是乎，在三级管起放大作用时(他们称它正处在整个元件输出函数图的放大区)

此时：EB结(发射结)正偏；CB结(集电结)反偏

饱和区：EB结(发射结)正偏；CB结(集电结)正偏

截止区：EB结(发射结)反偏；CB结(集电结)反偏

5. 记忆秘诀

带箭头的是B(射极)

B的对面是C(集极)

中间那个自然就是B(基极)
