Negative-feedback amplifier (负反馈放大电路)

反馈事实上就是靠硬件特性，用输出影响输入

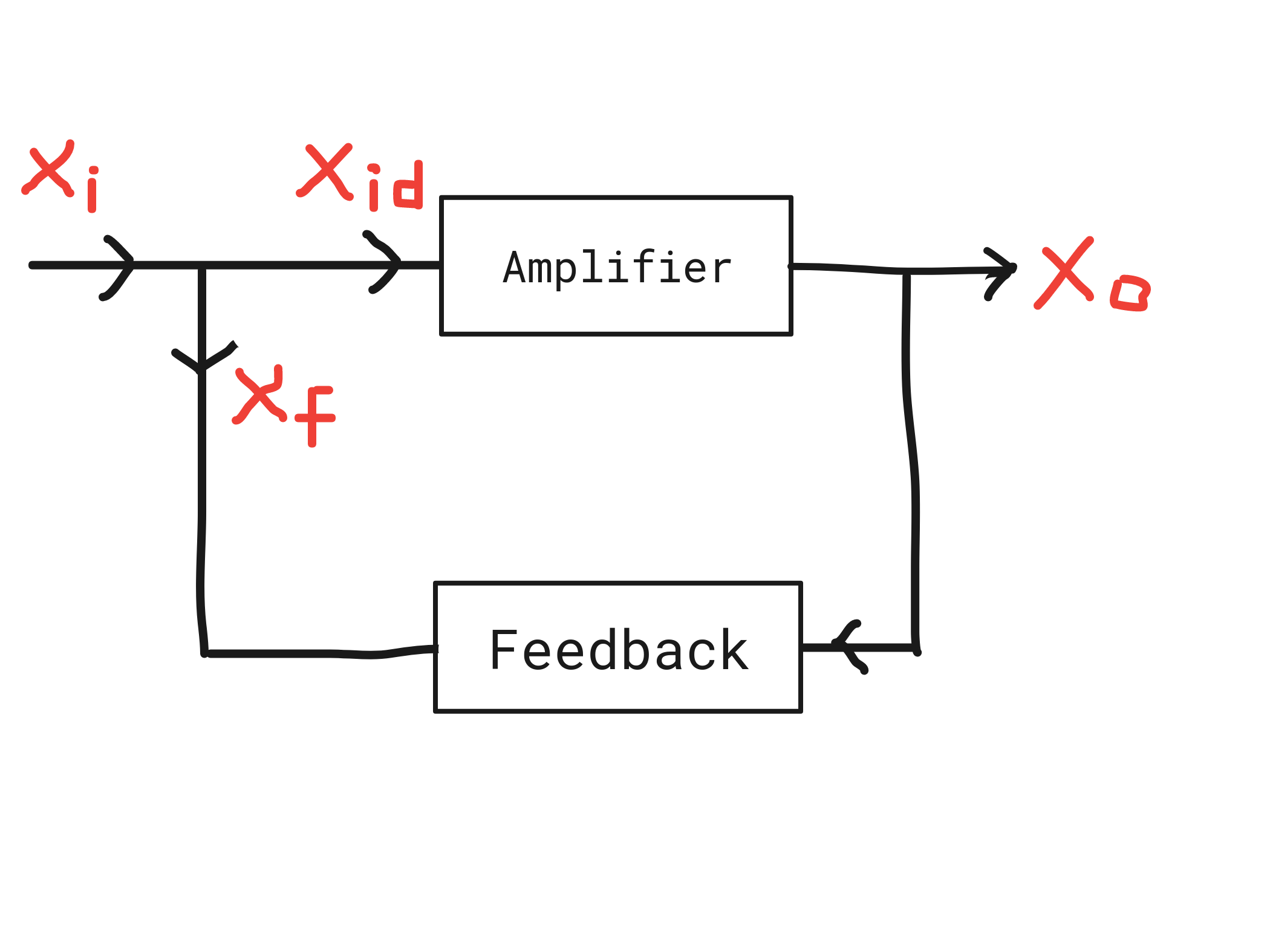

这里的 picture 显示了 $x_f$ 如何夺取 $$x_i$ 的一部分资源，从而削弱原输入的过程

用公式表达就是：

$X_i - x_f = x_id$

$x_{id}$ 是我们最终的输入值，由此可见 $x_f$ 确实削弱了 $x_id$

反馈类型判别

1.

反馈支路上有电容 -> 直流

反馈支路上没有电容 -> 交流

2.

令 $U_o = 0$, 反馈信号消失 -> 电压反馈

令 $U_o = 0$, 反馈信号存在 -> 电流反馈

3.

反馈支路与输入端有节点 -> 并联反馈

反馈支路与输入端无节点 -> 串联反馈

4.

$X_i - x_f = x_id$ , 负反馈

$X_i + x_f = x_id$ , 正反馈

负反馈对放大电路的影响

1. 串联负反馈 增加 输入阻抗；并联负反馈 减小 输入阻抗

2. 电流负反馈 增加 输出阻抗；电压负反馈 减小 输出阻抗

3. 负反馈能够增加放大电路 稳定性
