光发送机测试


一、光纤系统传输的码型

1. 对于电接口
对于 PCM

E1: 2 Mbit/s, HDB3

E2: 8 Mbit/s, HDB3

E3: 34 Mbit/s, HDB3

E4: 139 Mbit/s, CMI

E1指一次集群, 以此类推。这里的EEthernet(以太网)没有关系!!

无效知识,我自己过了两个月都不知道和上下文有什么联系了
###### 对于 Ethernet

**Eth(Ethernet)**: 10 Mbit/s,曼彻斯特编码(Manchester Encoding)

**FE(Fast_Ethernet)**: 100 Mbit/s,曼彻斯特编码(Manchester Encoding)

**GE(Gigabit_Ethernet)**: 1000 Mbit/s,曼彻斯特编码(Manchester Encoding)
2. 对于光接口
For SDH(Synchronous optical networking)

STM-1: 155 Mb/s, NRZ encoding

STM-4: 622 Mb/s, NRZ encoding

STM-16: 2488 Mb/s, NRZ encoding

STM-64: 9953 Mb/s, NRZ encoding

STM: Synchronous Transport Module

无效知识,我自己过了两个月都不知道和上下文有什么联系了
###### For Ethernet

**Eth(Ethernet)**: 10 Mbit/s,mBnB

**FE(Fast_Ethernet)**: 100 Mbit/s,mBnB

**GE(Gigabit_Ethernet)**: 1000 Mbit/s,mBnB

> mBnB take m bits of the original data and encode them into n bits

二、光发送机的工作原理 (电进光出)

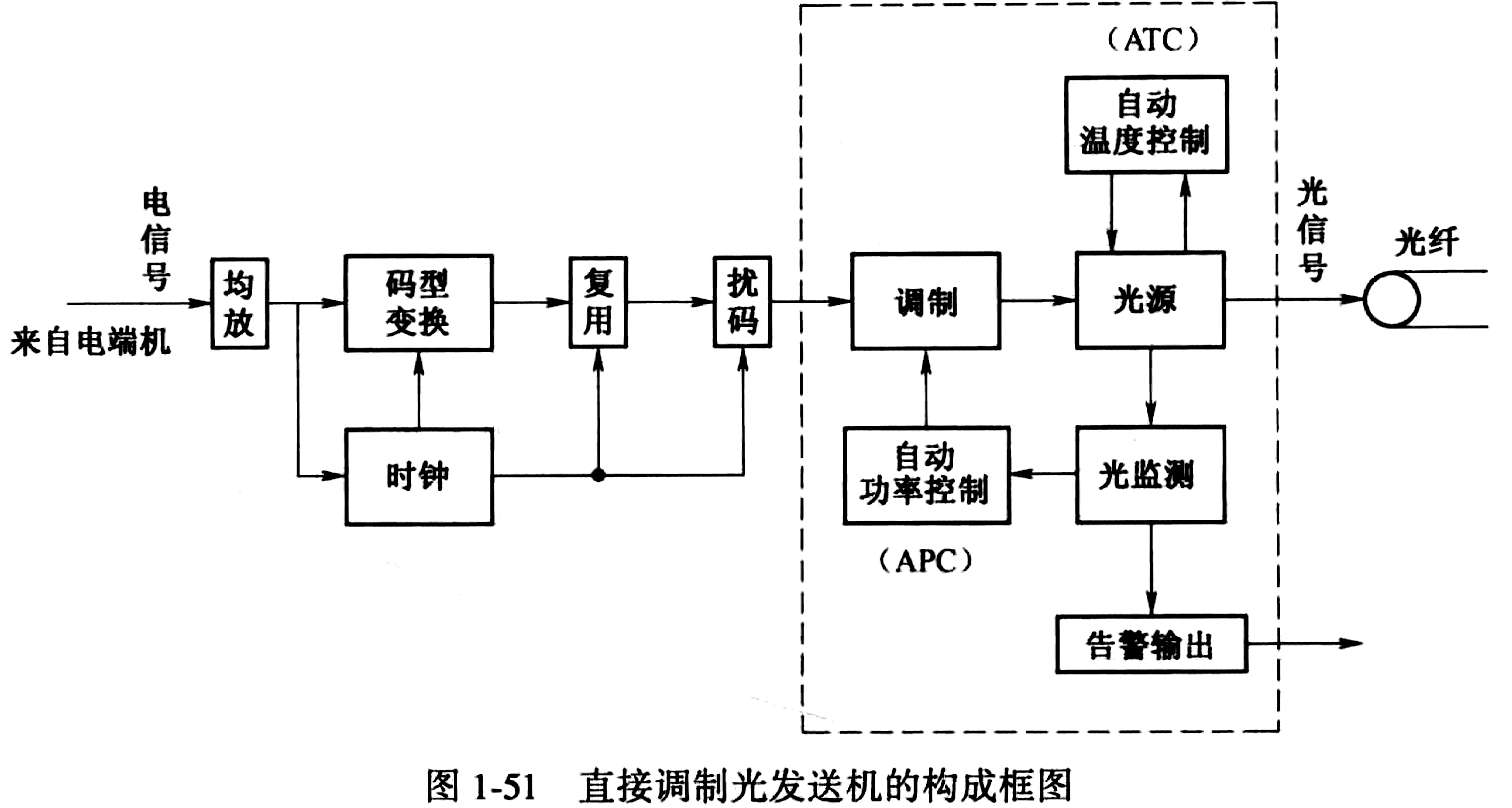

假设上面的图,左边是A端,右边是B端

复用时,B端的接口速率一定 > A端的接口速率

复用: 左边 多线进, 右边 单线出

APC: Automate Power Control

调制
直接调制
  • 调制简单、损耗小,成本低
  • 啁啾(chirp)现象: 发射激光的波长随着调制电流的变化而变化
  • 用于速率 2.5 Gbit/s 以下系统
间接调制
  • 调制复杂,损耗大
  • 无啁啾(chirp)现象
  • 用于速率 2.5 Gbit/s 以上系统

三、光发送机性能指标

平均发送功率

01等概率,即正常工作时的发送功率

01等概率: 010 => 01 10 01

单位是 dBm

消光比

,此时的P,单位是mw。总单位是dBm

,此时的P,单位是dBm。总单位是dB
