What's the feedback type

1. 电压 or 电流

电压反馈把输出电压送到前面(输入), 本质特征是:把输出短路接地,会影响反馈(反馈支路可能会因此变成地线,无电压)

如果无影响,则是电流反馈


2. 并联 or 串联

反馈支路与输入端b有节点,并联

反馈支路与输入端b无节点,串联


3. 负反馈 or 正反馈

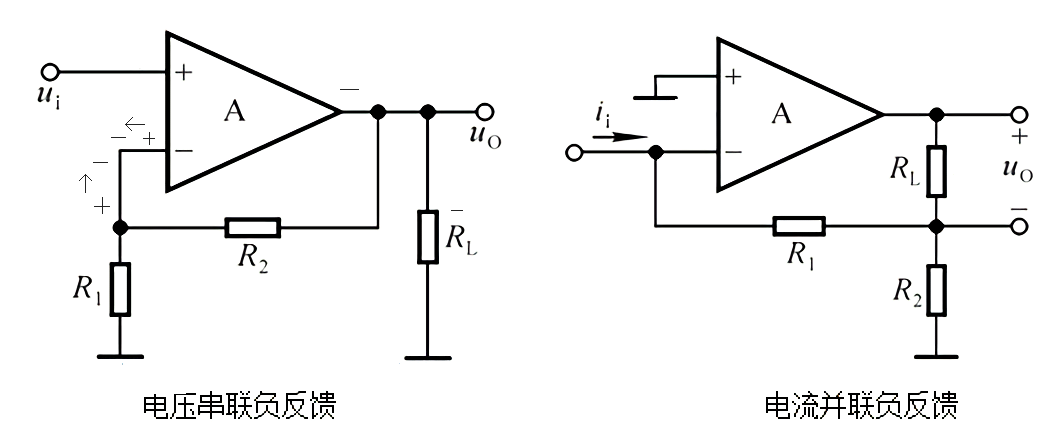

研究反馈不能离开反馈支路,你得先找到反馈支路,拿上面的电压串联负反馈图举例,反馈支路是所在线

设反馈支路所在集成放大器的端口输入一个正信号(+号)A右边得到负信号(-),最后回到反馈输入端

由图你可以看到两个箭头,你可以明显感觉到它们相互抵消,所以是负反馈

注意:

集成运算放大器的正负号是有意义的,负(-)代表输入会变号(反向),正(+)代表输入不变号(保持原极性)

而对于普通三极管,eb结正偏(带箭头)不变号,cb结反偏变号
