电源监控系统 or 动力与环境监控系统 or Power supply monitoring system

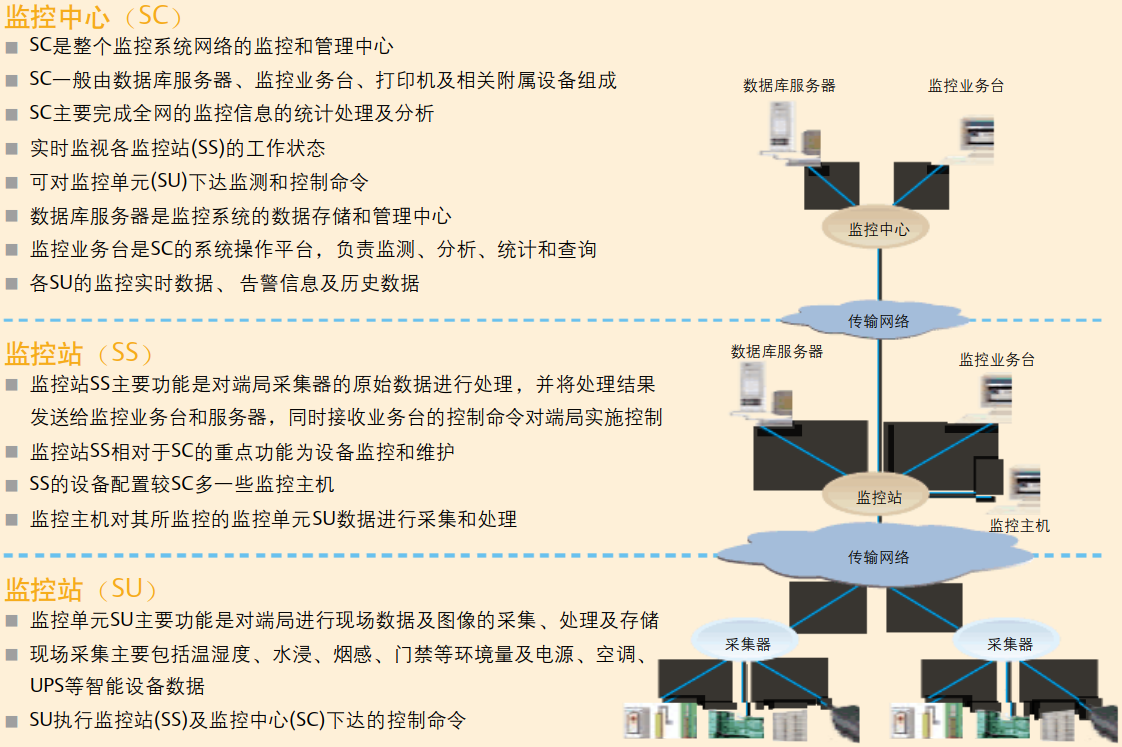

基本结构: 逐级汇接

SC: 监控中心; 市(地、州)级; D接口相互连接(传输告警协议)

SS: 区域监控中心(监控站); 县、区级

SU: 监控单元

SM: 监控模块: 数据采集; 分为智能监控模块、附加监控模块

非智能设备,需要配合变送器(数据变换+传送器)实现其功能

  • IP组网。要考虑广播风暴、资源冲突
  • 2M线路组网
  • 环形、链路组网
  • 无线组网

传输方式

  • 串行: Serial
  • 并行: Parallel
  • 同步: Synchronous
  • 异步: Asynchronous

RS-232

串行异步

  • speed <= 20 Kbit/s
  • 距离 <= 15m
  • 全双工

RS-422

  • Tx+、Tx-和Rx+、Rx-,两发两收,传差分信号,抗噪声能力强
  • 传输距离比RS-232
  • 全双工
  • 点到多点

RS-485

  • RS-422的衍生
  • 只需两根线,就可传输差分信号,抗噪生能力强
  • 点到多点,多点到多点

监控对象

  • 遥信: 对离散信号进行监控(如开关信号)
  • 遥测: 对连续变化的模拟信号进行监测
  • 遥控: 远程发出离散的控制信号

非智能设备市一般的传感器,可测温度、湿度、液位、烟雾
