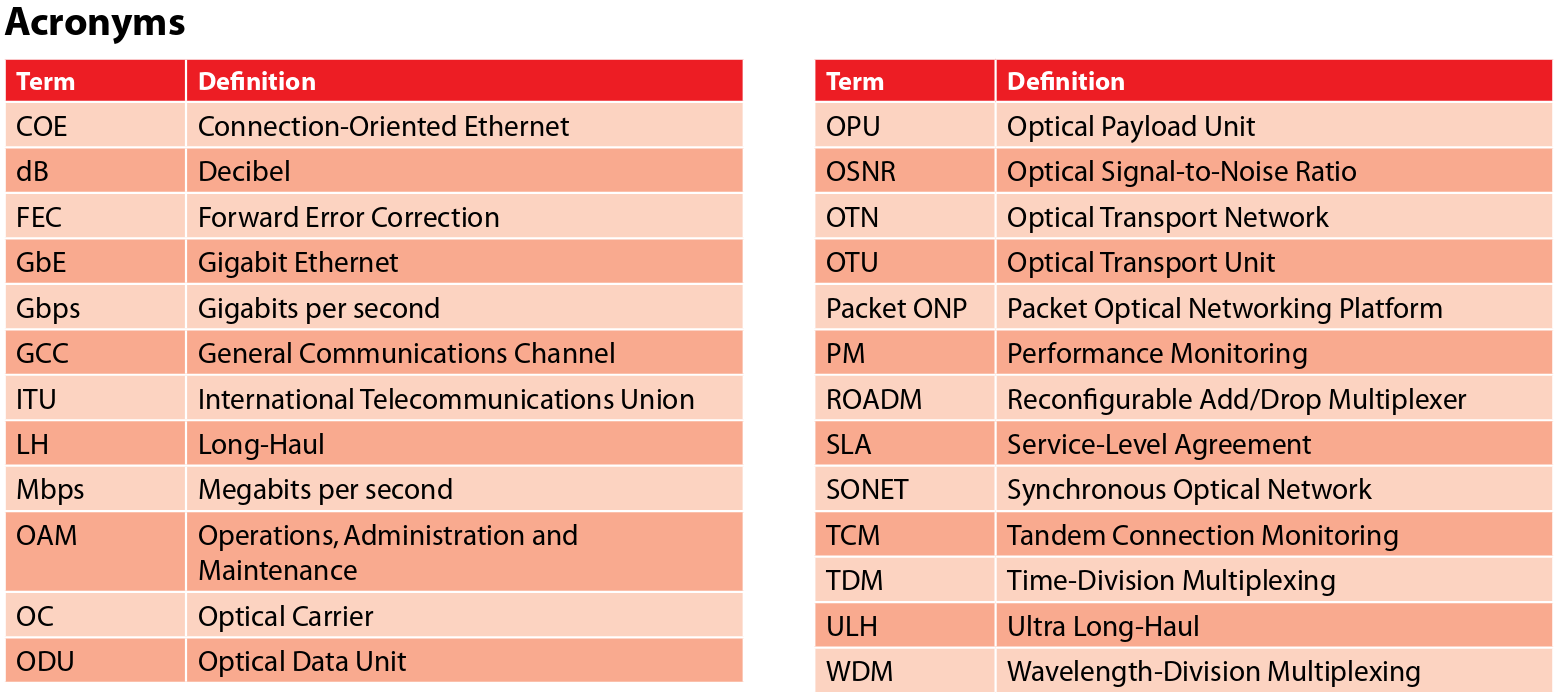

Tech Terms

I strongly recommend you read this PDF first: https://www.viavisolutions.com/en-us/literature/g709-optical-transport-network-otn-white-paper-en.pdf

What is OTN

Optical Transport Network

ITU-T G.709 is a standard for OTNs

G. 标准出自 ITU-T 802. 标准出自 IEEE

  • 引入带外 光开销通道
  • 引入前向纠错编码(FEC)
  • 引入串行连接监控(TCM); 电的形式
  • 标准化大容量光通道

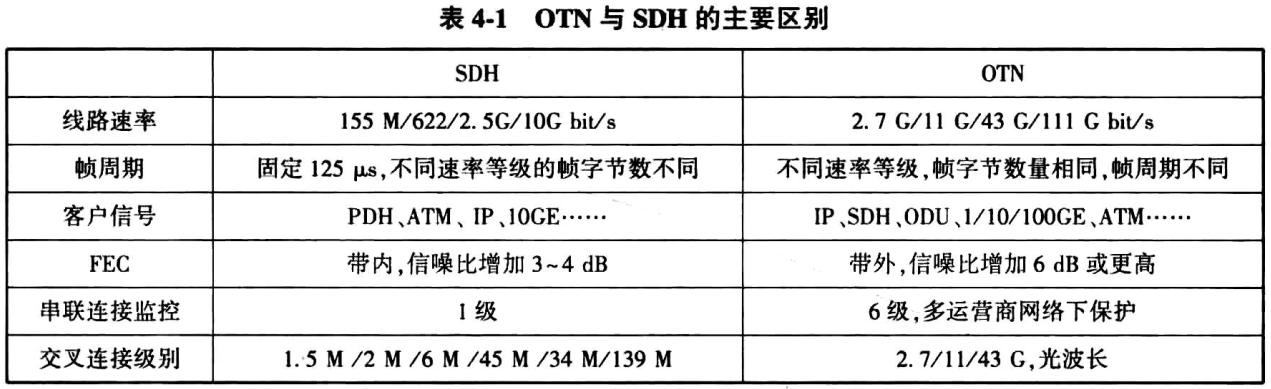

OTN与SDH的区别

OTN 的亮点

  1. 超大容量光传送系统
  2. 全业务传送。传送分组数据。
  3. 智能化

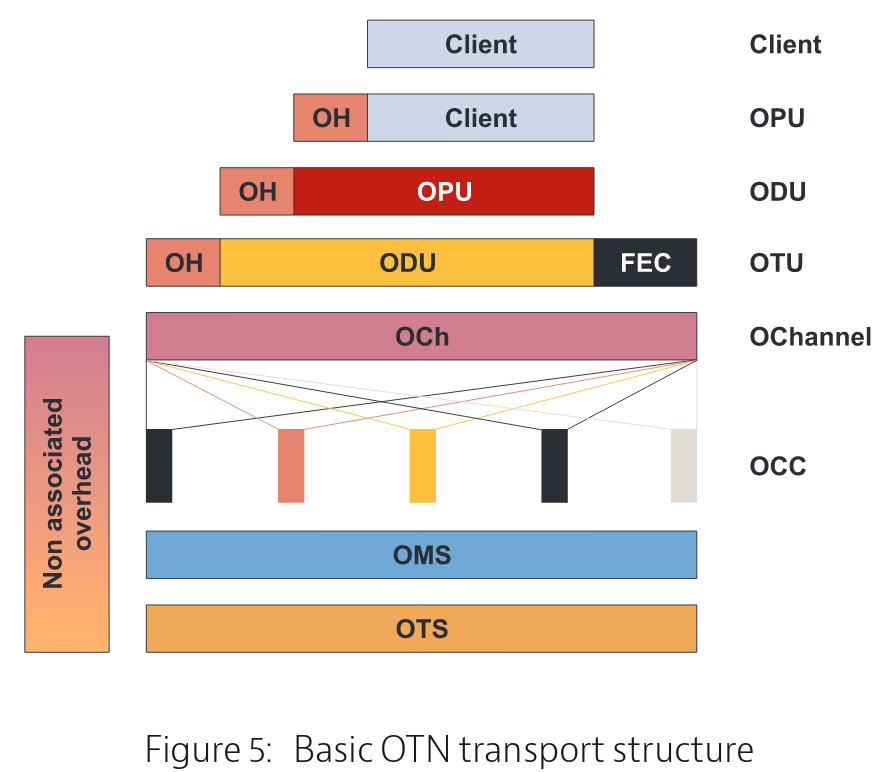

OTN transport structure

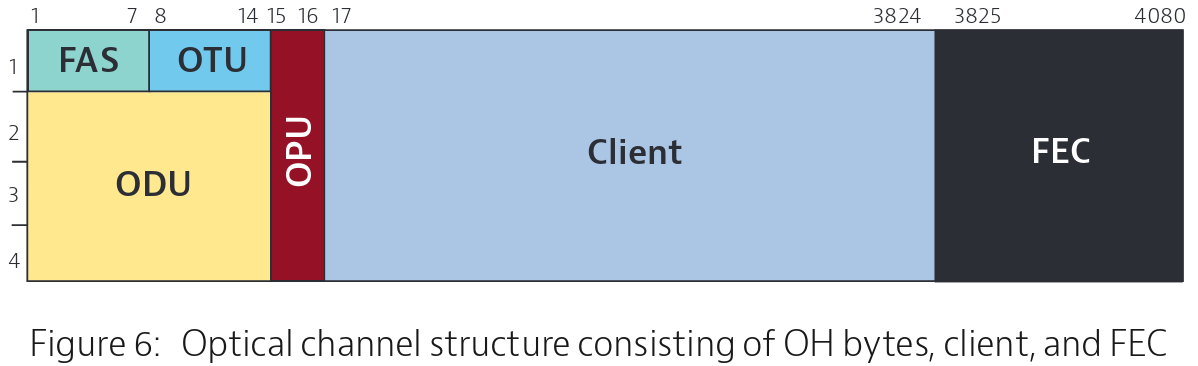

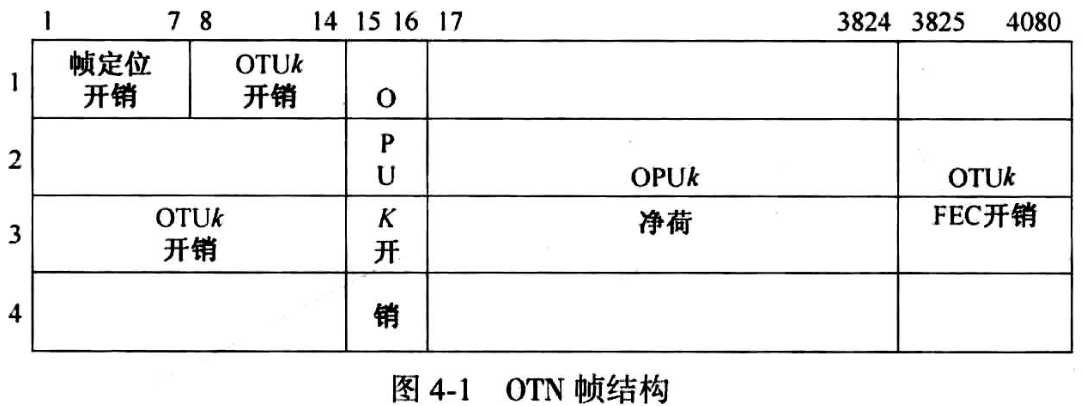

OCh(Optical Channel) structure

  • OPUk = OPUk OH(开销) + OPUk净负荷(4*3808)
  • ODUk = ODUk开销 + OPUk
  • OTUk = OTUk开销 + ODUk + FEC

OPUk < ODUk < OTUk

  • OCh = OCh + OTUk ; 1波
  • OMSn = OMSn OH + OCh ; n波
  • OTSn = OTS OH + OMSn ; n波
