High Frequency Switched-mode Power Supply

A switched-mode power supply is an electronic power supply that incorporates a switching regulator to convert electrical power efficiently. Like other power supplies, an SMPS transfers power from a DC or AC source (often mains power) to DC loads.

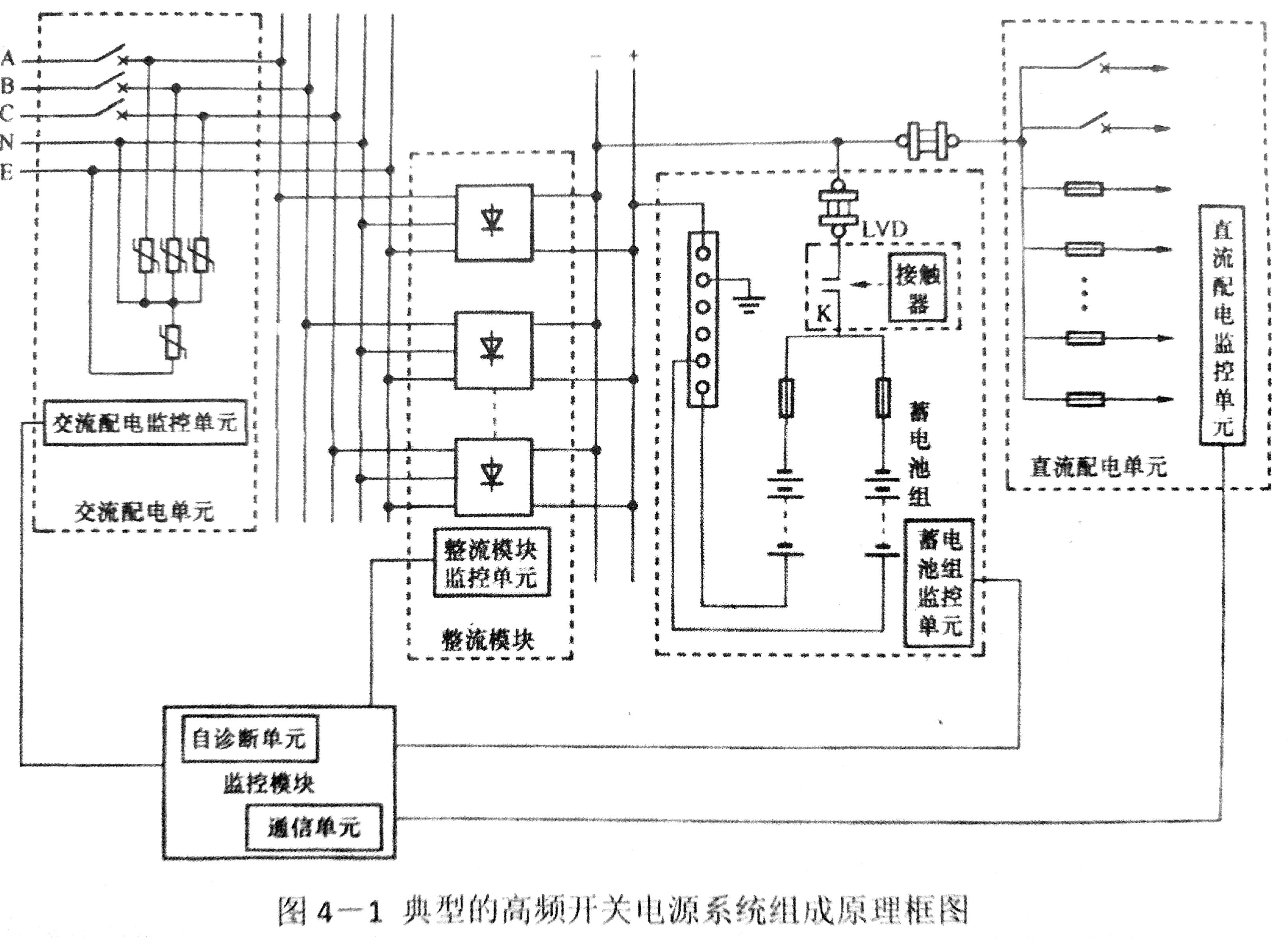

  • 防雷器并联。雷击产生大电流时电阻变小，导电到大地。
  • 虽然整个系统输入380V三相电，整流模块却只用了一相220V
  • 整流模块输出 48V (但我们想要-48V 给负载，所以要将正极接地来产生负电流)
  • 这个系统的负载需要接到负极，因为正极接了地
  • 接触器上的分流器在这里被用来测电压值。从而可以根据公式推导出电流值
  • LVD(Low Voltage Disconnect): 低压脱离装置，低压时保护电池； 或者可用来 根据设备的重要程度依次断电

直流的配电方式

低电阻配电: 粗电线，电阻小

优点: 电阻小，线路损耗、压降小

缺点: 某一负载短路后，会使直流瞬间增大，损坏设备

高阻配电: 细电线，电阻大

优点: 克服低阻配电短路 事故的影响

缺点: 电阻大，线路损耗大

直流配电作用

  • 测量
  • 报警
  • 保护

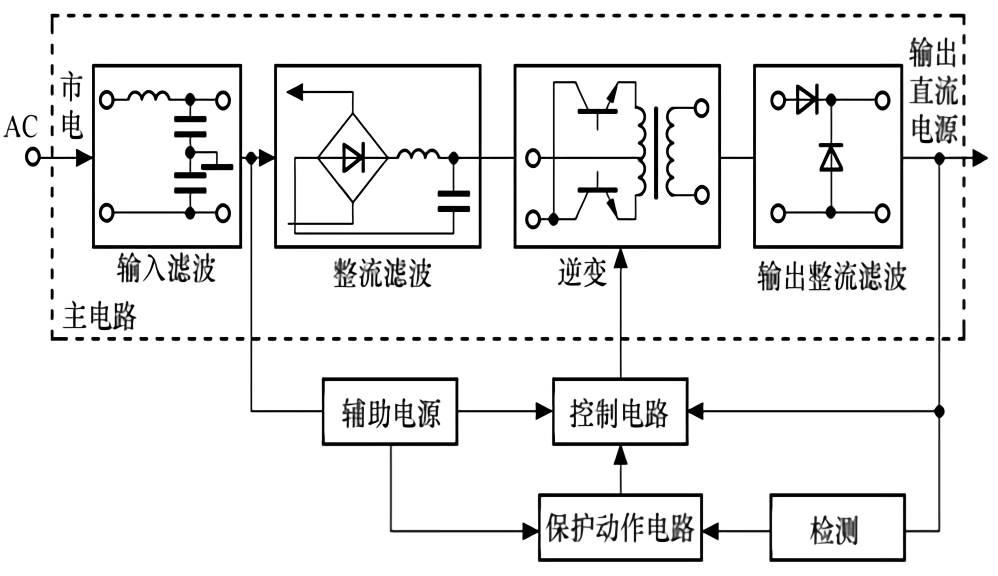

高频开关整流器

整流器的作用: 交流变直流

逆变器的作用: 直流变交流

主电路
  1. 交流输入滤波
  2. 整流滤波
  3. 功率因数校正
  4. 逆变
  5. 输出整流滤波

为什么这里把交流到直流这个过程搞了两次？是为了更加稳定的直流输出

电子器件
  1. 不可控: 比如二极管
  2. 可控(全控): 如多一个控制输入接口的二极管
  3. 半控: 把上面两个设备搞在一个电路上，如此一来你可以用多一个控制输入接口的二极管控制普通二极管

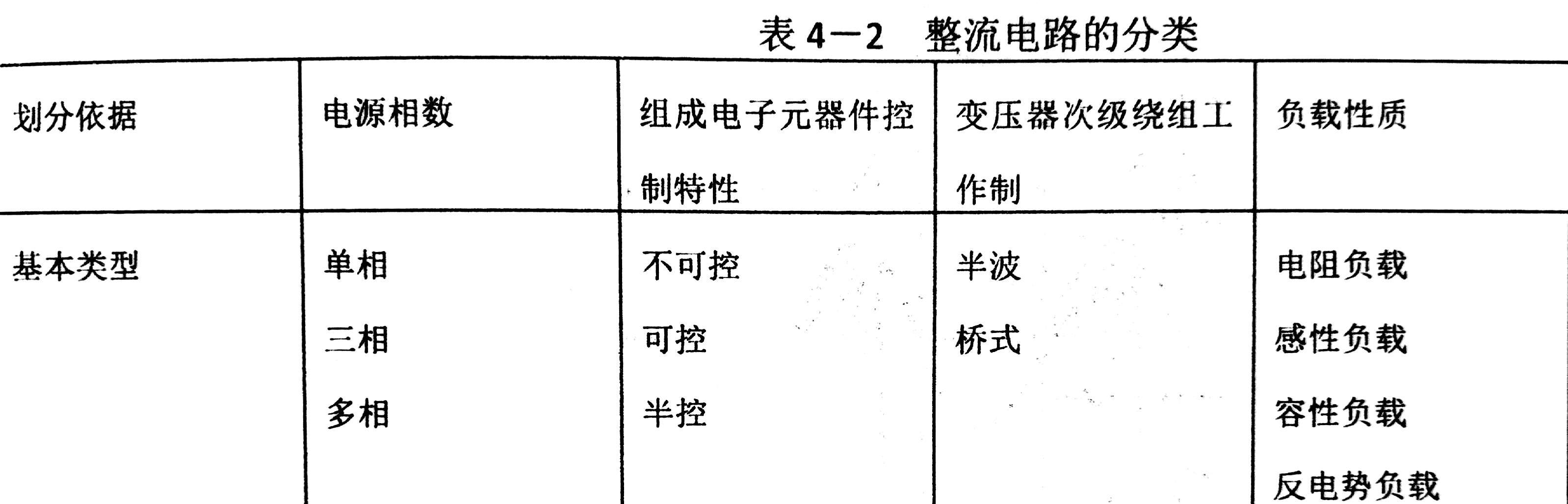

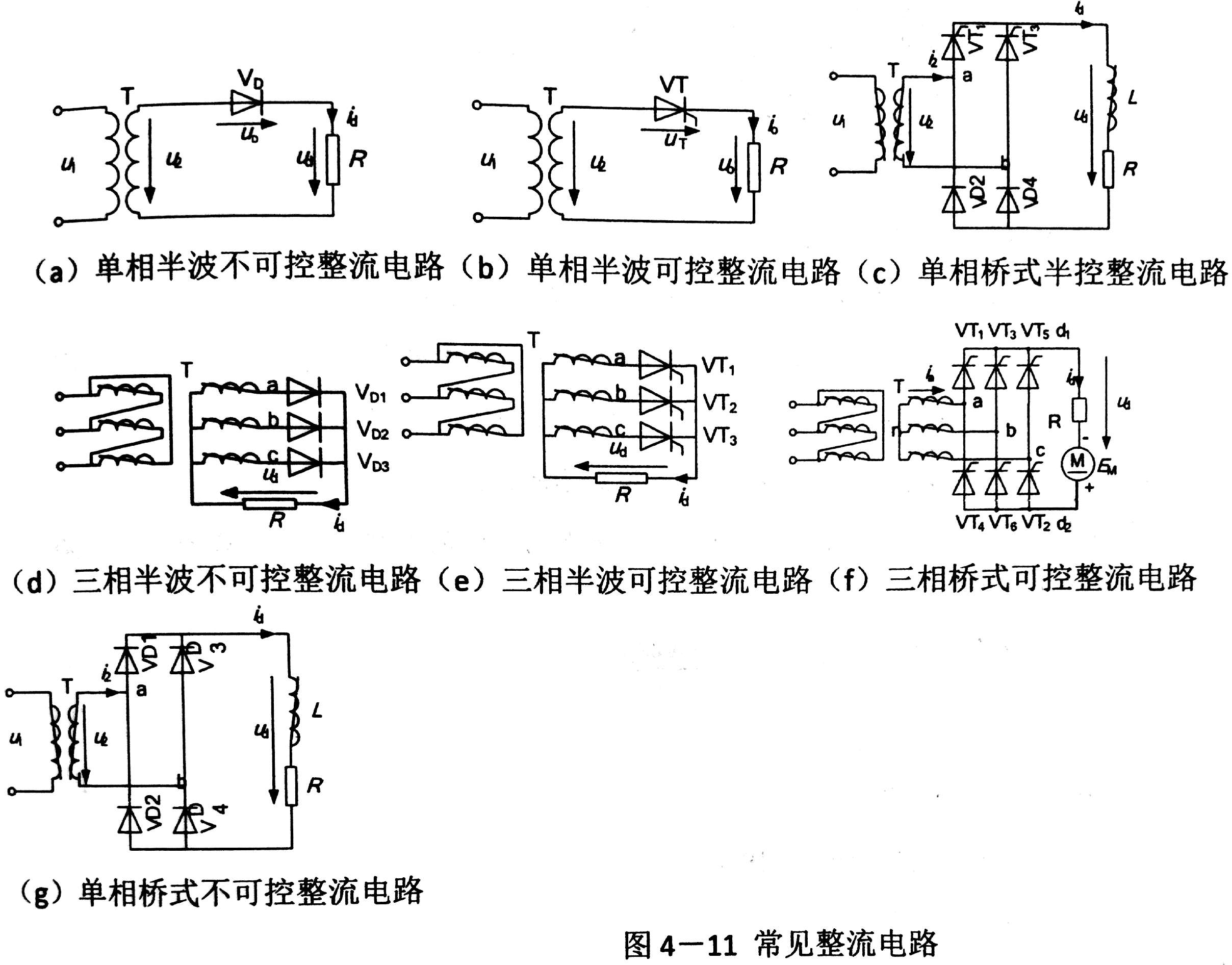

整流电路的分类

稳压原理

因为要保证输出直流的超级稳定，所以这里要用稳压器

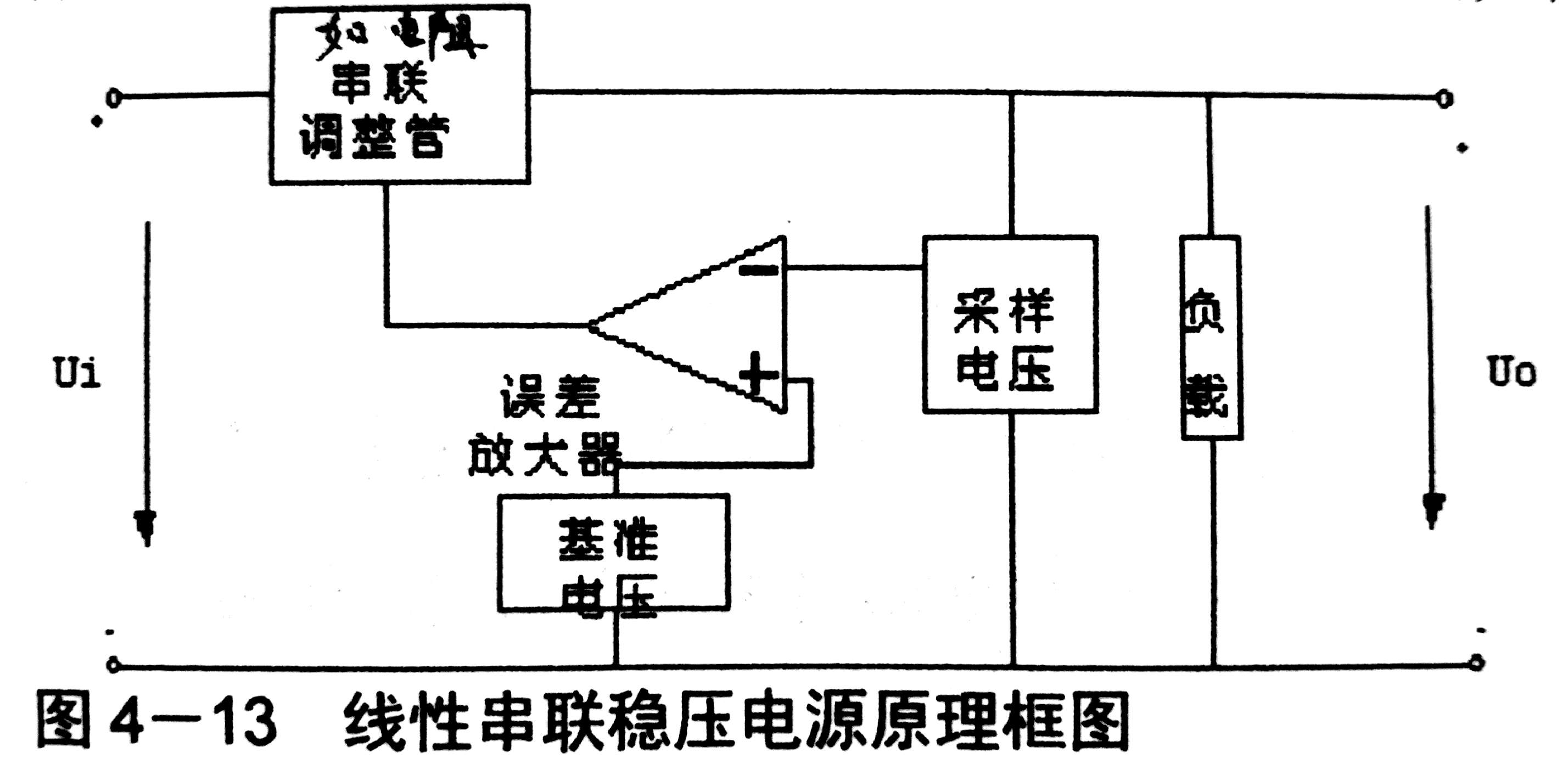

1. 线性稳压

  • 优点: 因为有差分放大器，调节灵敏，稳压效果特别好

  • 缺点: 三极管(调整管)上的损耗功率大，稳压效率低

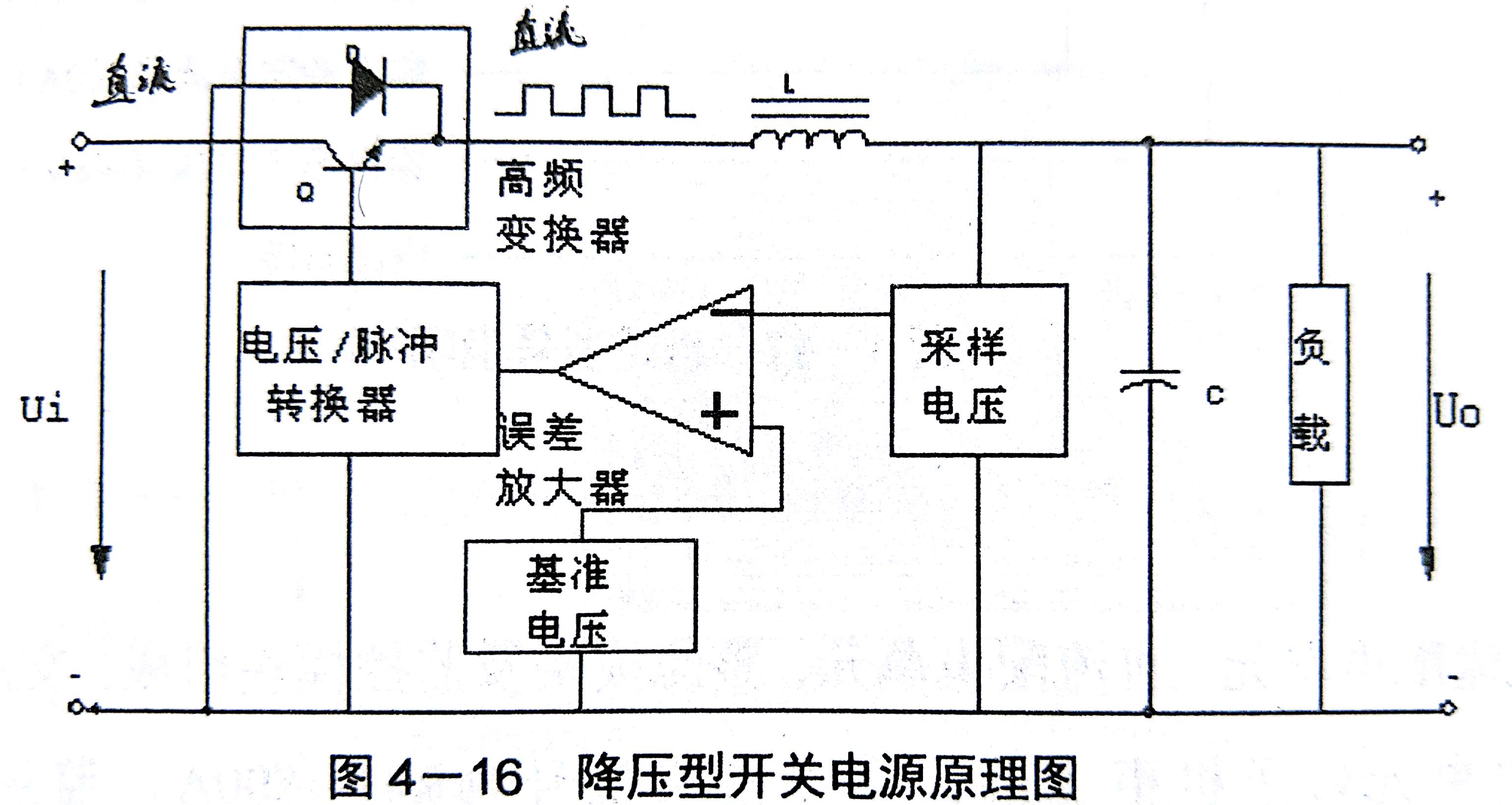

2. 开关型稳压

  • 通过调整输入电的“有无比例”，来减少调整管的功率损耗
  • 电感L在调整管停工时放电 (放电时正负极会反向)
  • 电容C被用来滤波(过滤谐波)
