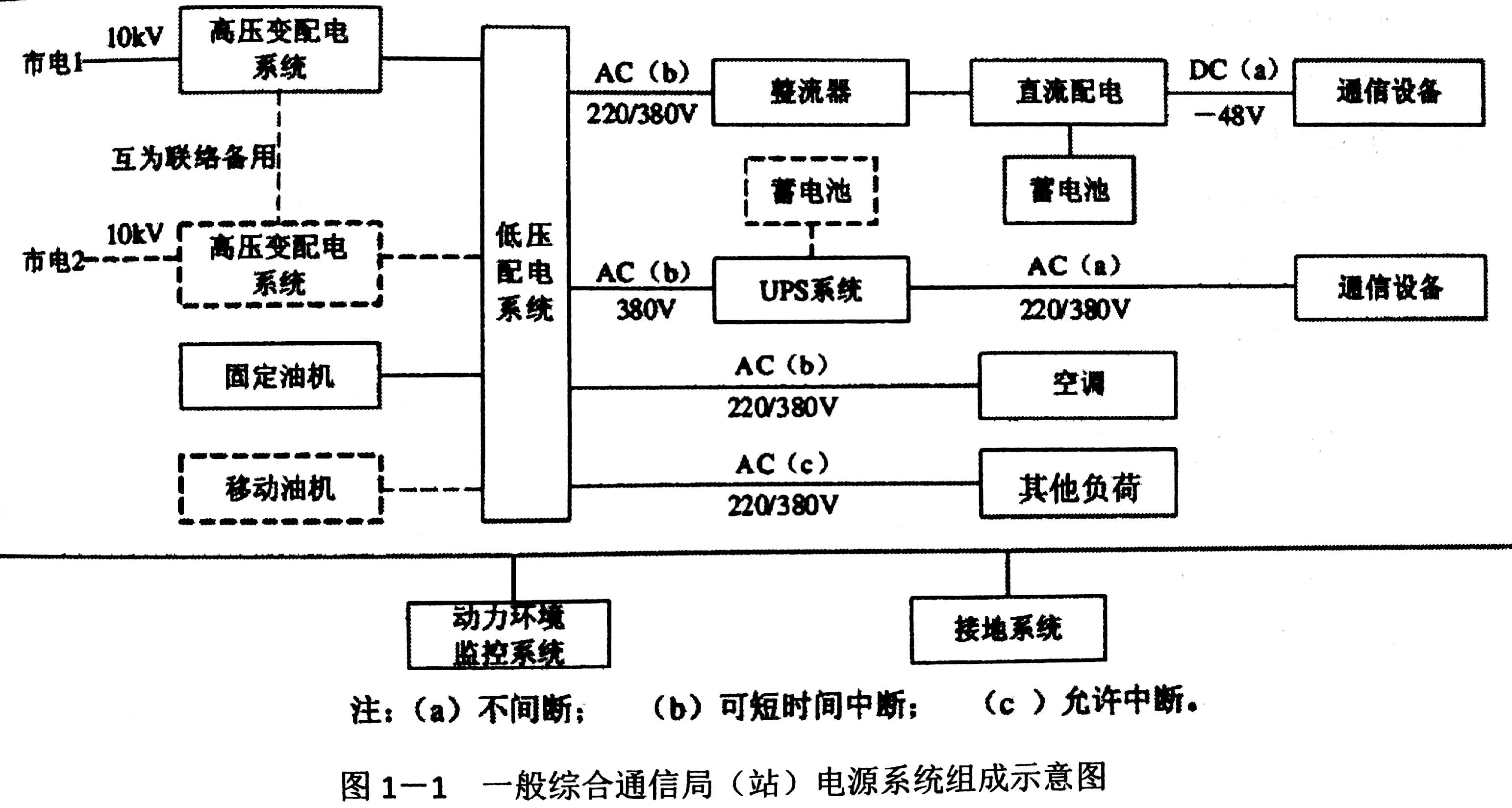

All in a picture

电源分类

基础电源(一次电源): 220/380V，-48V | 追求稳定 | 正级接地得到-48V

机箱电源(二次电源): 由上面的电源转化而来的电源

供电方式

• 集中供电电源系统: 配置公用电源

  优点: 设备集中、维护方便。 缺点: 故障发生后影响大

• 分散供电电源系统: 将直流供电系统分散

  优点: 设备距离近、配置损耗小；故障造成的影响小。 缺点: 设备分散，不便维护

• 混合供电电源系统: 各种能源整合

一般通信电源系统的组成

1. 交流供电系统
2. 直流供电系统
3. 接地和防雷系统
4. 动力及环境集中监控系统

要求

1. 一般： 可靠、稳定、高效、小型化
2. 新要求: 低压大电流，模块化，智能化
3. 电磁兼容(不同器件间不要产生干扰)
4. MTBF(Mean Time Between Failure)平均故障时间间隔要长

Questions

简述通信电源系统的组成。

1. 交流供电系统
2. 直流供电系统
3. 接地和防雷系统
4. 动力及环境集中监控系统

简述集中供电与分散供电各有什么优缺点。

• 集中供电电源系统: 配置公用电源

  优点: 设备集中、维护方便。 缺点: 故障发生后影响大

• 分散供电电源系统: 将直流供电系统分散

  优点: 设备距离近、配置损耗小；故障造成的影响小。 缺点: 设备分散，不便维护

Tips

$频率 \times n = n 次谐波的频率$

市电频率 = 50Hz

变压器初级线圈和次级线圈的匝数比为50:1，当次级线圈中流过电流为5A时，初级线圈中渡过的电流为 0.1A

匝数比 = 50:1

次级流过电流 为 5A

初级电流 = $原电流 \over 50$ = $\frac{5}{50} = 0.1$

电流与匝数成反比

$P = I^2 \cdot R = U \cdot I$
