光接收机测试

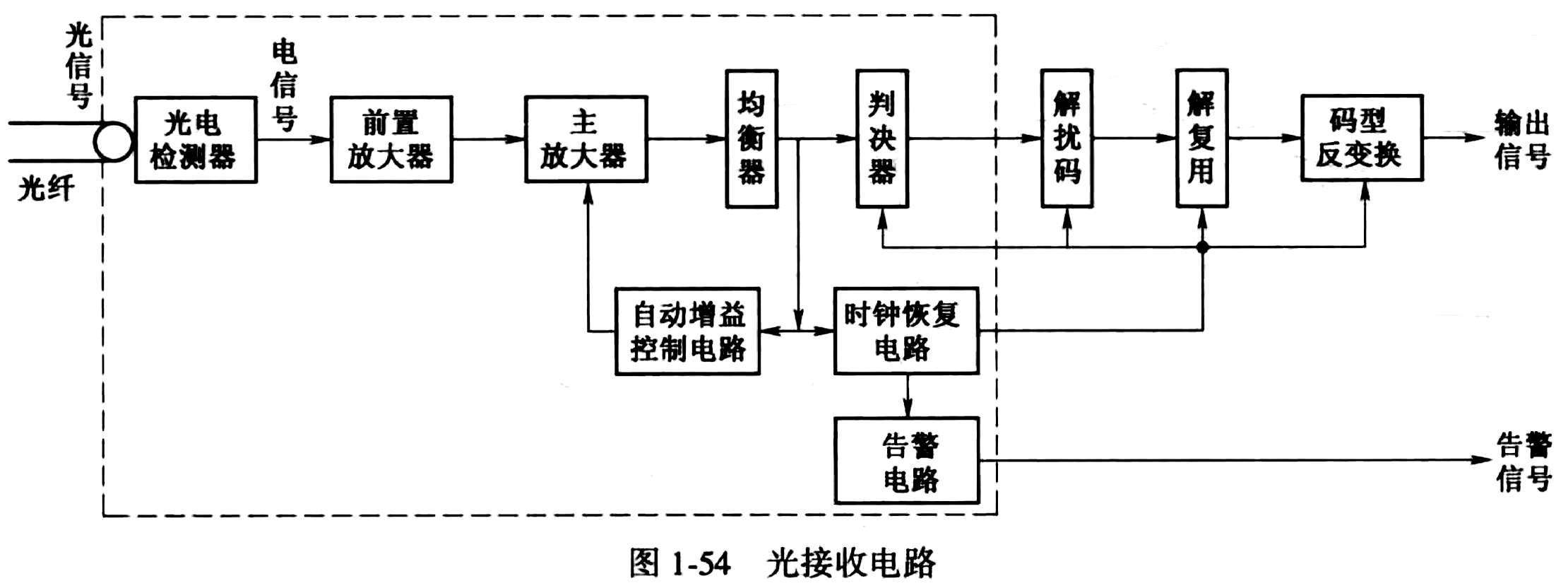

一、工作原理
放大器: 补偿衰减
前置放大器: 低噪声放大,放大倍数低
主放大器: 多级放大电路
自动增益电路(AGC, Automatic gain control): 调节输出光功率
均衡器: 消除信号(0 or 1)在传输中变宽的问题,使其不影响判决
判决器: 斯密特触发器(Schmitt trigger)。 当输入电压高于正向阈值电压,输出为高;当输入电压低于负向阈值电压,输出为低
眼图: 展示 信号的非线性回归特性(即大概率在一条曲线上)。一般由均衡器处理后的信号得来。
二、主要指标

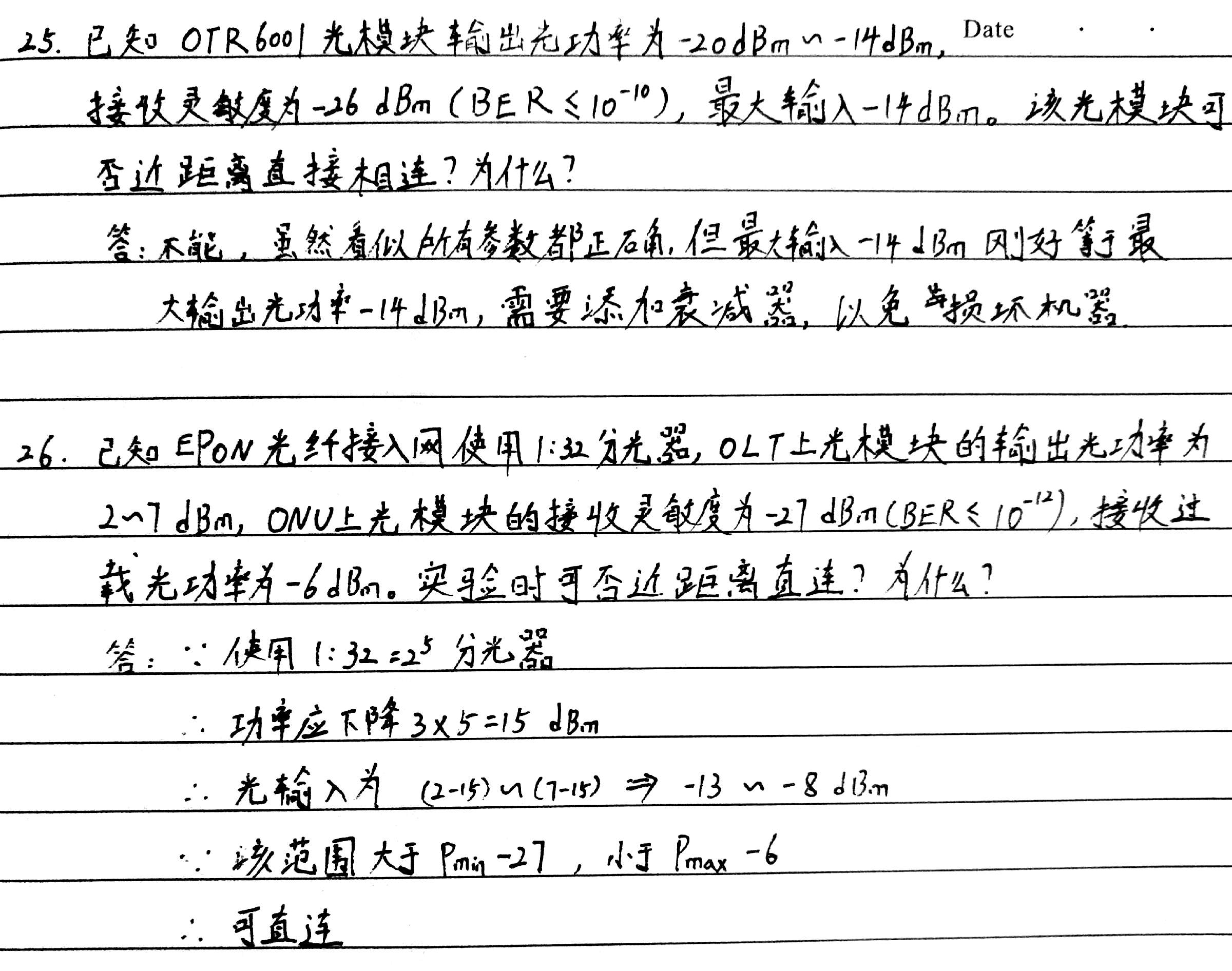

- 灵敏度(): 最小能接受的信号(要求此时的
误码率 Bit Error Rate
满足要求),单位dBm,越小越好当 收到的信号功率<灵敏度功率,误码率会很大
- 过载光功率(): 功率高于这个值,就不行,机器会坏
- 动态范围()
三、实作
假设一台光发送接收机
的绿灯亮,表示接收
没有问题
两台光发送接收机
,用加了衰减器的光纤
互相连接,左边的不亮
,右边的亮
可能的故障(检错点)有:
- 光纤断了
- 连接不牢
- 右边发送器坏了 (用
自己的发送器接自己的接收器
(自环)这种方式来检验,是否真的是这种情况) - 左边接收器坏了 (用
自环
验证) - 绿灯坏了
- 衰减器不行(衰减过多 或 太少)
- 没接电源
四、关于中继
= 60 km, 加光中继
光中继的作用:
- 补偿衰减 (再放大)
- 对畸变失真的波形做
整形
(再整形) - 重新定时 (再定时)
光中继的类型:
- 光电型中继器 (变成电后再操作)
- 全光中继器 (只能用于光的放大)
