两个设备(网元)之间,需要保持时隙号AUG号一致,方能通信。


OL1[1-1-1][1-2]TU12(1)

OL1[1-1-1][port-AUG]TU12(time slot)

OL1[板卡号][端口号-AUG号]TU12(时隙)


Ethernet 以太网 需要使用 SE板

E1 同轴铜线 需要使用 EPE板

光纤 需要使用 OL板

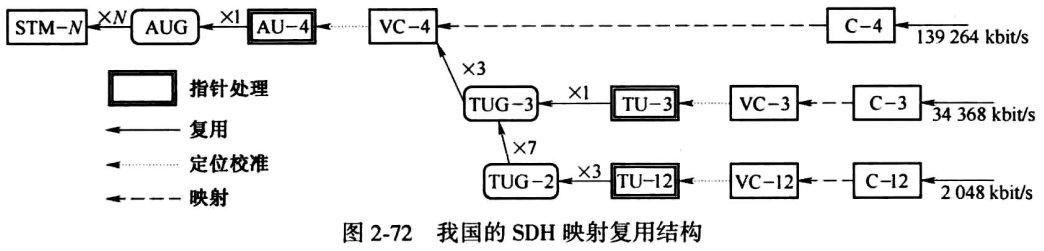

TU12: 2M 速率

TU3: 34M 速率



E1的载体是同轴线,用EPE板接入,一个时隙是 2M (bit)

ETH(ernet)以太网的载体是网线,用SE板接入,一个时隙是 2M (bit)。凡是涉及以太网的SDH,都要配置 VCG、VLAN

SE 只是一个“中转器”,用来把以太网的数据转为SDH数据

SDH 是 IP网络 的前一代传输系统,也可以理解为被淘汰了的一套系统。
